拉線傳感器使用介紹：

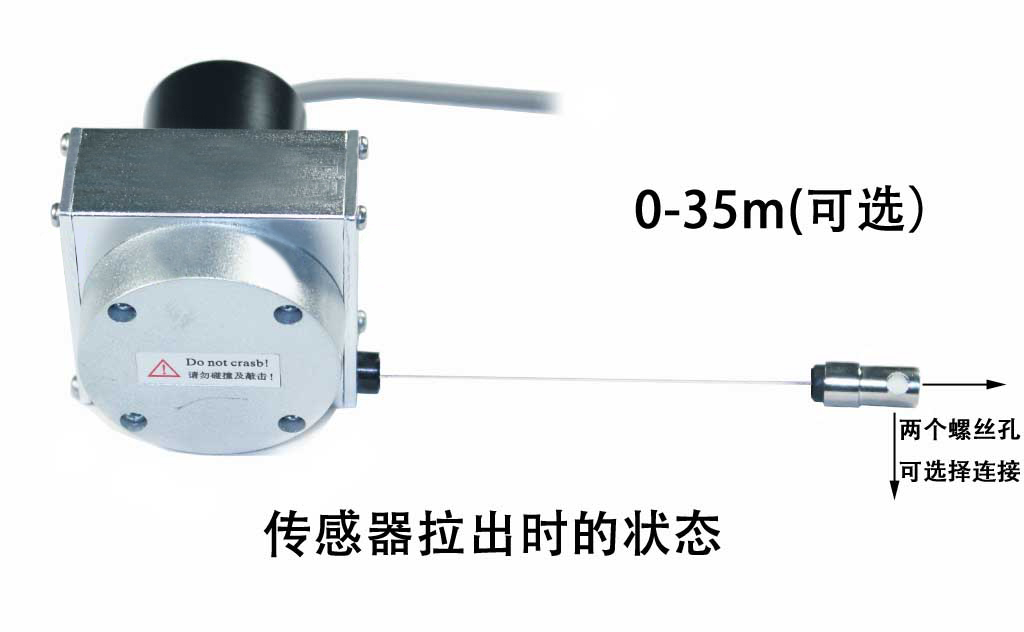

  拉線位移傳感器可將機械位移量轉換成可計量的、成線性比例的電信號。當被測物體產生位移時，拉動與其相連接的傳感器繩索，繩索帶動傳感器傳動機構與編碼器同步轉動；當位移反向移動時，傳感器內部的自動回旋裝置將自動收回繩索，并在繩索伸收過程中保持其張力不變；從而輸出一個與繩索移動量成正比例的電信號。

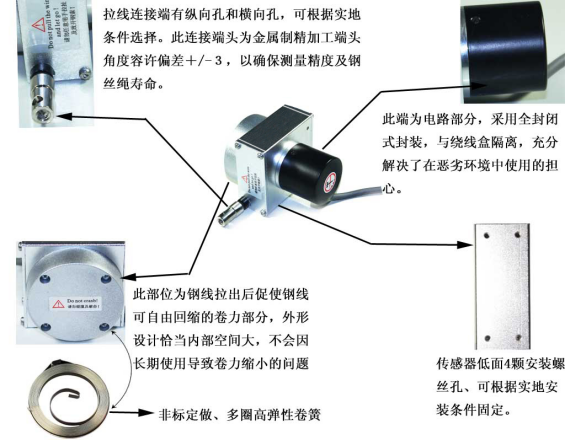

傳感器具有獨立自動排線機構，保證拉伸繩自動均勻排線、保證傳感器具有高獨立線性精度和較長的傳感器使用壽命。

1.結構小巧，安裝空間尺寸小。

2.測量行程長（100～1000mm），精度高（0.3%FS），防護等級IP65。

3.外殼和線輪均經過防腐處理，牽引繩為不銹鋼外敷特氟龍，可以在惡劣的環境下工作。

4.可選輸出方式有：電阻型、電壓型、電流型、增量脈沖型、絕對脈沖型

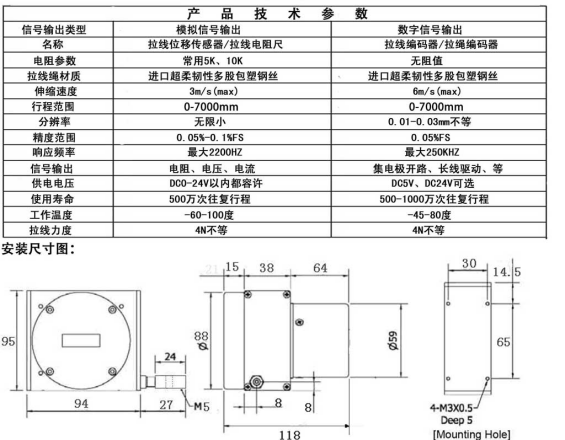

1、 輸出模式（后綴）：R電阻型、V電壓型、A電流型、P1增量脈沖型、P2絕對脈沖型

2、 有效行程：0-100,0～1000mm（含1000mm）

3、 線性精度：（R、V、A型：0.3%～0.2%FS），（P1、P2型：±1脈沖FS，可選）

4、 重復精度：（R、V、A型：0.03%～0.02%FS），（P1、P2型：±1脈沖FS，可選）

5、 供電電壓：R型：～24VDC；V、A型：24VDC；P1、P2型：5～24VDC；

6、 輸出特征：R型：0～10KΩ；V型：0～10VDC；A型：4～20Ma；

P1、P2型：5VDC電壓型，電流型，推挽式，差動式；

7、 遲滯：R、V、A型：無；P1、P2型：10KHz～50KHz；

8、 適合大允許拉伸速度：1000mm/s；

9、 牽引力：Max.700g
